D210 RS-232/4 串口同步數據光纖收發器

1. 產品描述

MO- D210是專用於在CIS（中央互聯系統）裏面的CCU（通信控制單元）和IPU（互聯處理單元）之間的通信。它直接使用12VDC電源通過RS232連接到通信控制單元的COM端口上。它也可以工作在單独的電源供應下。

MO- D210是成對使用，各個收發器連接到各自的CCU的COM卡端口上。該收發器可用於1米到120公里之間的傳輸距離，但短於100米的短距離必需使用衰減器。

2．產品特點

2.1電源連接特性

電壓：12VDC（在DB25的+12V pin9 ，DGND pin7）

電流：150mA

替代電源（110VAC〜交流電，通過外部電源）

2.2光纖連接的特性

激光：FP激光器， 1類

波長：1310nm

連接器：SC

光纖類别：單模

傳輸距離：1米（最小）至40公里（最大）

比特率：125Mbit /秒

系統預算：30分貝

2.3連接的RS232特性

通道數：4全雙工

數據傳輸速度：最高115kBaud每信號/通道

連接類型：25DB Female

數據傳輸類型：同步

2.4尺寸，材料和環境

材料：陽極氧化金屬板

尺寸：20毫米（高）× 60毫米（寬）* 85毫米（深）

相對濕度：5-96％相對濕度

溫度：-40至+70℃

3．產品外觀

3.1 LED燈

ON：電源指示燈

ACT：數據傳輸指示燈

LINK：收發器連接OK指示燈

3.2 所連接部件

外部電源

光纖

RS232

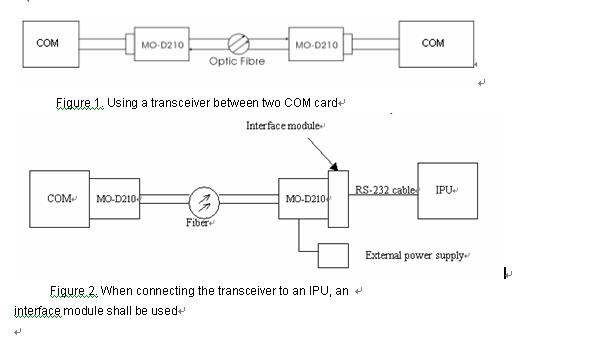

4. 產品應用

5. 術語解釋

CCU           通信控制單元

  CIS            中央互聯系統

  COM           COM接口通信卡

  FP-laser        FP 激光器

  IPU            互聯處理單元

  SM            單模光纖
