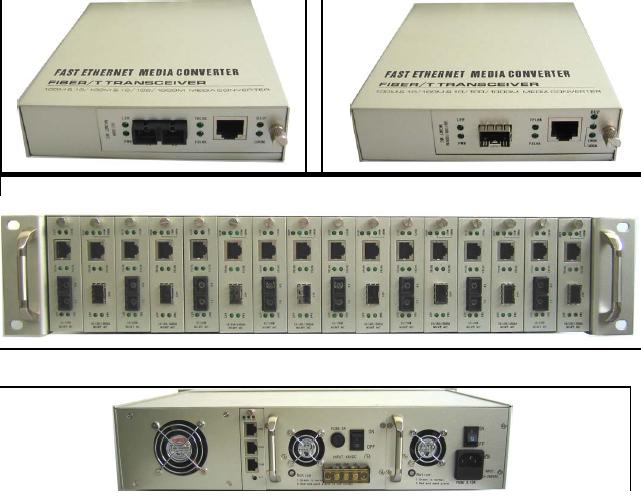

1. 面板
2. 端口:
ETHER: 10/100M RJ45以太網接口, 管理中心通過這個接口可以實現 WEB, SNMP和TELNET 使用
CONSL: 本地CLI 管理連接標准RS232端口
UPLNK: 級聯卡端口
3. LED指示燈
|
LED |
顏色 |
指示功能 |
|
PWR |
Green |
ON: 電源正常l |
|
OFF: 電源故障或電源關閉 |
|
UPLNK |
Green |
ON: 以太網連接正常 |
|
OFF: 以太網没連接上 |
|
FLASH: 數據傳輸中 |
|
ERR |
Red |
ON: 故障(當開啟電源是會閃爍一次) |
|
OFF:正常 |
4.按鈕介紹
RST: 恢复工廠默認設置（IP Address 192.168.1.251, Sub mask: 255.255.255.0,
Gateway:192.168.1.1）
注意: 請把網管卡插入機架上，並按RST按鈕，30分鐘後網管卡會自動恢复工廠默認設置
5.端口連接介紹
5.1 ETHER端口：當連接到交換機/集線器，請使用直通網線，當連接到PC網卡，請使用
交叉網線
5.2 CONSL端口：請使用標准的串行電纜（RJ45轉 DB9）
5.3 UPLNK端口：使用標準的直通或交叉網線
6．級聯卡
面板
端口:
SLAVE: 連接到網管卡或其他級聯卡的SLAVE端口
3.LED指示功能:
|
LED |
顏色 |
定義 |
|
PWR |
綠色 |
ON: 正常 OFF: 故障 |
|
LNK |
綠色 |
ON: 連接到網管卡 |
|
FLASH: 機架相連 |
|
OFF: 没連接 |
|
ERR |
紅色 |
ON: 錯誤, 錯誤的機架號碼 |
|
OFF: 正常 |
|
SL1 |
綠色 |
ON: 一號機架 |
|
SL2 |
綠色 |
ON: 二號機架 |
|
SL3 |
綠色 |
ON: 三號機架 |
4.Cable connection introduction
Communicate with standard RS485 cable, connector RJ45, transmitting distance can rach
1KM, pls use either straight-through cable or cross-over cable to connect the sub card.
.
4. Cable連接介紹
標準的RS485通信電纜，連接器RJ45，傳輸距離可達1公里，請使用直通電纜或交叉電纜連接子卡。
5. 開關介紹
在級聯卡上的撥碼開關用於設置層疊卡號。請完成所有的操作才開始供電。
注意：當有一個以上的級聯卡，每個級聯卡應設置不同的號碼，否則會有衝突，造成錯誤的數據傳輸。
1號級聯卡 2號級聯卡 3號級聯卡
訂購信息
|
Part Number |
Package |
Description |
|
FMC-NMC14 |
2U Card |
Media Converter Network Manageable SNMP Card |
|
