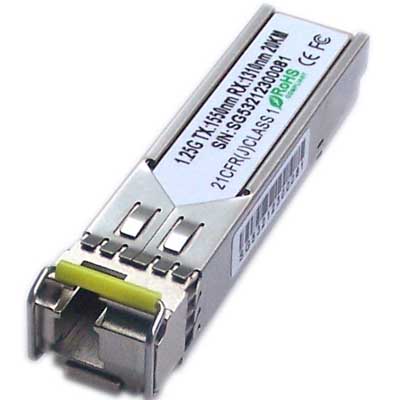

The SFP-FE-BX10 series is small form factor pluggable module for IEEE802.3ah 100BASE-BX10 and OC-3/STM-1 SONET/SDH single fiber communications by using 1310 nm/1550nm transmitter and 1550 nm/1310nm receiver. It is with the SFP 20-pin connector to allow hot plug capability.
The transmitter section uses a multiple quantum well A type/ B type laser and is a class 1 laser compliant according to International Safety Standard IEC 60825. The receiver section uses an integrated B type/ A type detector preamplifier (IDP) mounted
in an optical header and a limiting post-amplifier IC.
Features
Operating data rate up to 155Mbps
A type: 1310nmFPTx/1550nmRx
B type: 1550nmDFBTx/1310nmRx
Distance Up to 60 km
Single 3. 3V Power supply and TTL Logic Interface
Simplex LC Connector Interface
Hot Pluggable
Operating Case Temperature
Standard: 0~+70℃
Industrial: -40~+85℃
Compliant with MSA SFP Specification
Digital diagnostic monitor interface for option
Compatible with SFF-8472
Application
WDM Fast Ethernet Links
SONET/SDH Equipment Interconnect
Fiber Channel Links
Specification:
Compliant Standards |
IEEE 802.3ab 100BASE-FX |
Data Transfer Rate |
155Mb/s (100BASE-FX) |
Cabling Type |
Single mode Fiber optic |
Dimensions (HxWxD) |
0.33 in x 0.53 in x 2.22 in |
TX Central Wavelength |
TYPE A: 1270~1350nm (C-1310nm) |
|
TYPE B: 1500~1580nm (C-1550nm) |
Enclosure Type |
Plug-in module |
Max. Spectral Width (RMS) |
TYPE A: 4nm |
|
TYPE B: 1nm |
Device Type |
SFP Transceiver |
Optical Power Pout |
TYPE A: SFP-FE-BX13-40 -8~ -3dBm |
|
SFP-FE-BX13-60 -5~ 0dBm |
|
SFP-FE-BX13-80 -2~ +3dBm |
|
TYPE B: SFP-FE-BX15-40 -8~ -3dBm |
|
SFP-FE-BX15-60 -6~ 0dBm |
|
SFP-FE-BX15-80 -3~ +2dBm |
RX Central Wavelength |
TYPE A: 1500~1580nm (C-1550nm) |
|
TYPE B: 1260~1360nm (C-1310nm) |
RX Sensitivity PIN(Max.) |
-33dBm |
Max Transfer Distance |
SFP-FE-BX1x-40 40km |
|
SFP-FE-BX1x-60 60km |
|
SFP-FE-BX1x-80 80km |
Form Factor |
Plug-in module |
Environmental Parameters
Min Operating Temperature |
0℃ |
Max Operating Temperature |
+70℃ |
Order Information
Product Number |
Compatible Cisco P/N |
Description |
1) SFP-FE-BX13 |
GLC-FE-100BX-U |
155Mb/s,1310nmTX/1550nmRX,SMF S-LC 10km,0~70℃,3.3V |
2) SFP-FE-BX15 |
GLC-FE-100BX-D |
155Mb/s,1550nmTX/1310nmRX,SMF S-LC 10km,0~70℃,3.3V |
3) SFP-FE-BX13-20 |
N/A |
155Mb/s,1310nmTX/1550nmRX,SMF S-LC 20km,0~70℃,3.3V |
4) SFP-FE-BX15-20 |
N/A |
155Mb/s,1550nmTX/1310nmRX,SMF S-LC 20km,0~70℃,3.3V |
5) SFP-FE-BX13-40 |
N/A |
155Mb/s,1310nmTX/1550nmRX,SMF S-LC 40km,0~70℃,3.3V |
6) SFP-FE-BX15-40 |
N/A |
155Mb/s,1550nmTX/1310nmRX,SMF S-LC 40km,0~70℃,3.3V |
7) SFP-FE-BX13-60 |
N/A |
155Mb/s,1310nmTX/1550nmRX,SMF S-LC 60km,0~70℃,3.3V |
8) SFP-FE-BX15-60 |
N/A |
155Mb/s,1550nmTX/1310nmRX,SMF S-LC 60km,0~70℃,3.3V |
9) SFP-FE-BX13-80 |
N/A |
155Mb/s,1310nmTX/1550nmRX,SMF S-LC 80km,0~70℃,3.3V |
10) SFP-FE-BX15-80 |
N/A |
155Mb/s,1550nmTX/1310nmRX,SMF S-LC 80km,0~70℃,3.3V |
|
