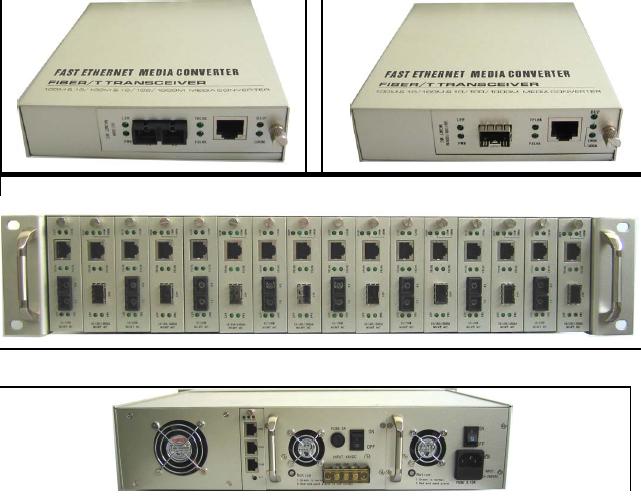

FMC-2URACK-F14是一種集成網絡管理單元(MCU)的2U機架式光纖收發器安裝機架。整個機架包含16片光纖收發器板卡和1片網絡管理卡。每片卡可單獨使用,不同類型的光纖收發器卡都可以同時安裝在同一個機架上。
機架採用隔離技術,使通訊系統電源與光纖收發器完全分開。保證了整個系統高可靠性,系統分别支持眾多如SNMP,WEB,TELNET和CONSOLE等協議,並實現了對所有機箱綜合管理。
該2U網管卡能夠智能地管理整個機架所連接的網絡。其可以激活有效光纖收發器卡,顯示卡安裝的類型,連接狀態以及其他重要信息。該網管卡還可以智能啟用 /禁用每個卡端口的連接,還可使環回測試和提供系統參數的全局配置,如系統的IP地址等。該系統支持多達 16個光纖收發器板卡,每個微控制器可以使用RJ - 45接口或光纖接口。所有的業務光纖收發器卡都可熱插拔和冗餘電源選項可用。該網管卡提供了四個方法來管理機架、業務光纖收發器卡和光纖基礎設施。
產品特點:
1)主式和從式結構,最大可級聯4個機架
2)管理卡出現故障將不影響其他業務卡的工作
3)支持終端和本地管理
4)支持例如CONSOLE、Web、TELNET和SNMP等協議
5)接口管理方式:RS232(CONSOLE端口- RJ45)和10/100Mbps的RJ 45以太網端口
6)完整的系統信息,可設置和顯示,包括機架名稱,拓樸信息,IP地址和硬件及軟件版本
7)可以監控采用IP113A/C/F/M芯片組的10/100M光纖收發器和查詢其所在的機架系統
8)10/100/1000M的收發器卡可支持SFP/SFP CWDM/DWDM SFP和顯示它的DDM功能。
9)光纖收發器卡支持Q-in-Q Double Tag VLAN, IEEE802.1q Tag VLAN and IEEE802.3x流量控制協議
10)可跟踪電源的詳細資料包括AC或DC電源功率和實時工作狀態。
11)可實時查詢顯示光纖收發器卡的工作電壓和溫度
12)可以設置和跟蹤本地或終端設備上的每一個端口,包括連接狀態,連接速率,半/全雙工,端口鎖定和LFP
13)設置速率限制0~100Mbps之間32Kbps的倍數;0~1000Mbps之間,64Kbps的倍數
14)支持連接環回測試,準確定位故障,方便連接測試
15)終端斷電報警,準確區分終端故障
16)帶 SNMP協議,節點名稱及有關的權限設置,實時接收和顯示報警信息,並通過SNMP對外通報,特殊監管窗口,碰撞報警信息。
17)提供MIB數據庫文件,方便進行合併,以第三方的軟件如OpenView和SNMPc
18)強大的報警和操作日誌歷史信息跟踪和管理功能
19)流量統計和預報警功能,實時顯示在每個端口上的通信狀況,支持設備遠程重新啟動,重新啟動系統或模塊的管理軟件
20) 分級管理模式(普通用戶, 超級用戶和管理員)和用戶ID識別功能
21) 復位到出廠設置或DIP開關狀態是可選的
22) 支持通過 FTP在線升級
23) 網管系統支持網絡設備的自動檢測和自動載入
24)實時顯示機架的電壓和溫度和風扇狀態
管理功能:
1)一個console管理口
通過RS232接口
2)基於Web的網絡管理
支持基於Web瀏覽器的HTTP服務器和CGI解析器
3)SNMP管理和代理MIB II
SUN Solaries, HP OpenView, SNMP
4)Telnet管理
連接終端管理console接口
MCU Features:
1) 支持10/100Base-TX自動協商
2) 每個轉換器TX端口分别能工作在10Mbps或100Mbps,全雙工或半雙工模式(強制
或自動協商模式)
3)支持每個通道都可以通過網絡管理实现启用/禁用管理
4)支持自動 MDI / MDIX交叉
5)支持熱插拔
环境参数: 尺寸: 426mmX278mmX111mm 重量: 5kg 电源: 100V-275V AC,50-60HZ or -48V DC alternative 工作温度: 0℃~60℃ 存储温度:-10℃~70℃ 工作湿度:5%~95%
兼容協議:
IEEE802.3 Ethernet(10Mbps) IEEE802.3u Fast Ethernet(100Mbps) IEEE802.3x full duplex control IEEE802.1d Spanning tree protocol IEEE802.1Q VLAN flag IEEE802.1p QOS priority
訂購信息
Part Number |
Package |
Description |
FMC-2URACK-F14 |
Standalone |
2U 19in,Dual PWR,16slots,SNMP V1/V2.C |
FMC-PWR-ACF14 |
Standalone |
85~265VAC 50Hz |
FMC-PWR-DCF14 |
Standalone |
-40VDC~-57VDC |
FMC-NMC14 |
2U Card |
Network manageable Card |
