產品描述

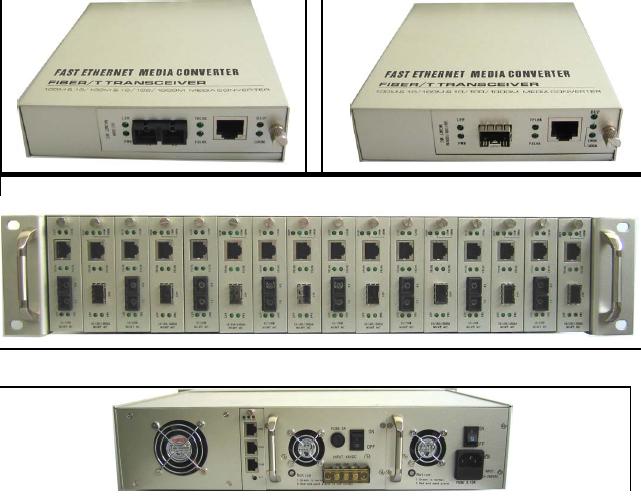

隨著通訊的發展,安全和硬件可靠性變得越來越重要。由此我們公司設計這個機架式光纖收發器,在控制中心可以控制並顯示本地和遠端設備故障,並採取及時的預防維修。提高服務質量。
該系統可顯示和管理的光纖收發器模塊,光纖,風扇和機架的電源。該系統是基於SNMP的(單一網絡管理協議)。供應解決方案的Windows XP/2000操作系統的運作制度的基礎,提供通過光纖IP發包功能。
產品特點
1)支持SNMP V1,V2c版本
2)支持Trap協議
3)支持RS232的異步端口配置
4)支持數據庫備份和恢復
5)管理項目包括有:光纖收發器,電源,風扇
6)可以管理最多32個光纖收發器
7)支持電源復位後自動存儲配置,包括:配置光纖收發器,Trap IP地址。
8)基於Windows2000/XP操作系統圖形用戶界面
9)所有TP端口支持自動MDI - MDIX的交叉
網管卡
1.3.1 卡面板
PWR: |
綠色 |
電源指示燈 |
DUPLEX |
綠色 |
TP端口雙工指示
亮:全雙工
滅:半雙工 |
LINK/ACT: |
綠色 |
連接指示
亮:連接OK和數據發射中 |
1.3.2參數
RS232 端口 |
檢查和配置網管卡IP地址. |
HyperTerminal配置
Bits per second: 9600bps
Data bits: 8
Parity: NO
Stop bits: 1
Flow control: NO |
用RS232串口線連接PC 的COM 端口. |
TP 端口 |
SNMP 管理端口 |
10/100M, 半/全自動協商 |
MDI-MDIX 自動交叉 |
設備信息
設備信息包括:
安裝信息:顯示所選的代理的名稱,地區和城市。
電子郵件設置:顯示如SMTP服務器,用戶名和密碼等選定的設備,設置
IP設置:顯示IP地址,默認網關和子網掩碼。
電源規格:顯示電源。
機架溫度:顯示機架的溫度。
設備面板:顯示所有收發器卡信息:
设备面板
当移动鼠标到数字,提示如下:
|
