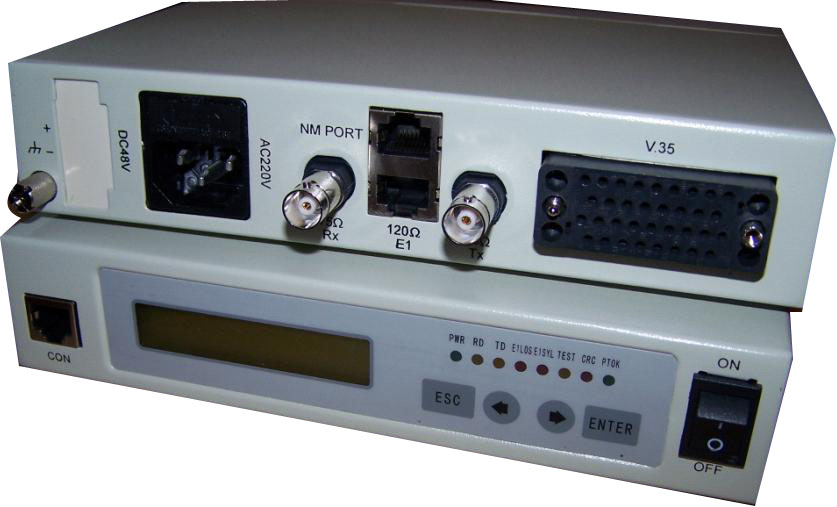

功能和應用
1）G.703和V.35端口之間的電信號轉換
2）它可以實現從G.703封數據包到V.35，並具有PCM31，PCM31C，PCM30和PCM30C五種通信模式。此外，它允許隨意收回某時段中N * 64K的（n = 1時〜32）數據通道。
3）為了方便使用在各種情況下，該轉換器是賦予了四種不同的環回（包括環回本地終端和遠程終端的V.35和環回本地終端和遠程終端的E1端口）。
4）偽隨機碼可以生成線路和設備的測試條件。
5）網絡管理功能，可以通過網線控制轉換器的每個配置單元和監視其工作狀態。
6）超級終端的功能，通過超級終端端口可以配置和監測轉換器的工作狀態。
7）支持雙電源，直流- 48V電壓，AC220V
參數和指標
1）2M端口：全部按照符合ITU-T G.703建議規範
2）碼類型：HDB3碼
3）速率：2.048Mb / s的± 50ppm
4）E1端口阻抗類型： 75Ω/BNC（非平衡）
120Ω/RJ45（平衡）
5）V.35端口：
碼率：2.048Mb/s，N*64Kb/s
時鐘：內部時鐘是從時鐘和外部時鐘可選。對於發送數據的相位關係和發送時鐘和接收
數據的關係和V.35口接收時鐘，都提供了正緣負緣可選。
6）連接方式：V.35 / DCE
7）電氣特性：完全符合ITU – T V.35的建議
8）終端的標準：按照ISO2593規範
9）外形尺寸：200毫米× 150毫米× 40毫米
工作環境
1）輸入電壓 AC 185〜265V 50/60赫茲
DC 48V± 20％
2）功耗< 5W
3）工作溫度 0℃〜40℃
4）存儲溫度 -25℃〜+55℃
5）相對濕度 5％〜95％（35℃）
無腐蝕性氣體和溶劑，無粉塵和激烈弗拉蒂磁場干擾。
系統參數
1）內部晶振時序模式（默認）：主時鐘，該設備採用時鐘由內部晶振的時間。
2）外部時鐘：該設備從V.35端口接收時鐘。這種時鐘模式通常用於終端到終端的DCE設
備，又叫DCE 到DCE的模式。
3）時鐘恢复：從屬時鐘；設備從E1的時鐘信號中提取副時鐘的工作時鐘。設備的工作模
式是能夠自動跟踪遠程終端。
典型的操作模式：

注意：
線時鐘不應該適用於所有的設備。如果您確信在線路中已經有設備提供時鐘，那麼其他設備就要設置為線路時鐘。如果您不清楚在線路中是否有設備提供時鐘，設備應設置為內部時鐘。
Try to set only one equipment in the circuit to provide clock.
|
2. TX CLK |
NOMAL(default): |
For DCE, the negative edge of clock is used to send data; and for DTE, the positive edge of clock is used to collect sending data. |
|
|
REVERSED: |
For DCE, the positive edge of clock is used to send data; and for DTE, the negative edge of clock is used to collect sending data. |
|
3. RX CLK |
NOMAL(default): |
For DCE, the positive edge of clock is used to collect sending data; and for DTE, the negative edge of clock is used to send data. |
|
|
REVERSED: |
For DCE, the negative edge of clock is used to collect sending data; and for DTE, the positive edge of clock is used to send data. |
E1端口參數
1）幀 UNFRAME默認）：
CCS: PCM 31
CAS: PCM 30
2）CRC-4： OFF（默認）：關閉CRC-4
ON：打開CRC-4
3）阻抗： 75Ω（默認）：選擇的阻抗為75Ω
120Ω：選擇阻抗為120Ω |
