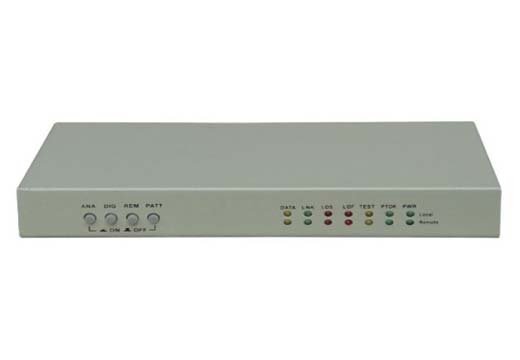

產品描述
SNL-E1-V35轉換器提供ITU-T G703標準的E1接口和V.35接口之間的信號物理轉換。安全提供了不同設備接口之間的直接通信連接,轉換後輸出V.35數據,設備工作在DCE的數據接口模式時,可連接 DTE或DCE設備。
產品特性
1)簡潔的電路設計,使用完整的硬件,以保證產品的可靠性。
2)系統有嚴格的測試和實際驗證,符合ITU-T V.35,G.703,G.704建議標准等
3)提供E1接口選項:75歐姆非平衡和120歐姆平衡。
4)V.35支持即插即用。
5)V.35接口提供多個時鐘和時間的選擇。
6)工作状态指示功能
7)轉換G.703和V.35之間的接口。
8)工作時鐘支持內部,外部,線路時鐘。
9)電源選項:- 48V直流,- 24V交流,220V交流。
10)機架式:19英寸4U標準機架。
技術規格
一、E1接口
1)編碼:HDB3碼。
2)E1阻抗:75Ω(非平衡)和120Ω(平衡)。
3)時鐘:三種模式供選擇。
4)抖動誤差:優於G.742和G.823標准要求。
二、V.35接口
1)接口速率:2.048M
2)接口特性:V.35。
3)連接器:型DB25(母)。
4)接口類型:DCE。
5)時鐘:G.703恢復時鐘,內部時鐘。
三、環境要求
1)電源:AC180〜240V的,直流的48V,直流+24V
2)功率消耗:<3W
3)工作溫度:0℃〜50℃。
4)存儲溫度:-40°C-+70°C.
5)相對濕度:95%(無凝結)。
無腐蝕性氣體和溶劑,沒有上升的灰塵,並沒有強烈的磁場。
外形尺寸
210mm(W) * 150mm(L) * 30mm(H)
工作模式
|
