產品描述

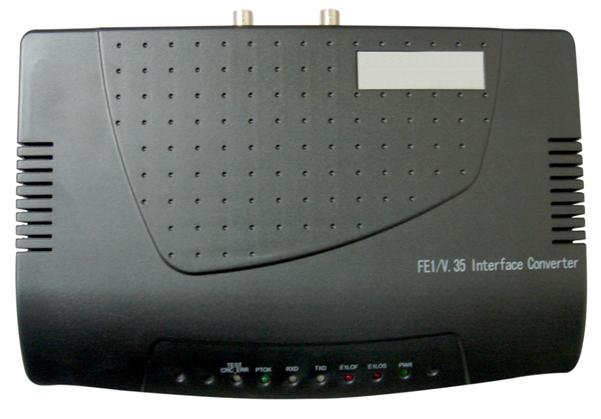

FE1/V.35接口轉換器設計以ASIC芯片為核心部分,芯片採用特有的減小抖動專利技術、數字鎖相和時鐘提取技術、抗干擾的2M接口等技術,設備內部的軟硬件均為模塊化結構設計,集編碼、解碼、信息插入、告警切換於一體,使電路變得簡單,從而提高了整機的可靠性。特別適合可靠性要求高,輔助功能要求齊全的場合。如:移動、聯通、電信、電力、公安、軍隊、公路、航空等專用通訊網。 FE1/V.35接口轉換器完成FE1接口與標準V.
35接口之間電氣上的轉換,V.35數據接口模式為DCE,可與DTE或DCE設備對接。
產品特點
1)E1信道輸入抖動容限和抖動傳輸特性方面具有極佳的性能,遠遠優於行業標準要求
2)E1端口採用數字式時鐘恢復電路和數字式平滑鎖相電路
3)E1線路對於CRC/非CRC复幀模式自適應且具有CRC告警指示功能
4)可設置或屏蔽允許遠端設備自動跟隨本端設備時隙功能
5)線路速率N×64kbps(N=1~32)可調
6)V.35接口自動檢測功能,能對接收數據的相位進行自動檢測和適應,優化採樣點, 無需
用戶干涉
7)三種時鐘模式可選
8)電路設計簡潔,設備工作穩定,故障率極低
技術參數
V.35接口 |
接口工作模式:DCE |
接口電氣特性:符合ITU-T V.35標準 |
碼速:N×64Kbps(N=1~32),成幀結構 |
接口類型:DB25孔 |
E1接口 |
碼速:N×64Kbps(N=1~32) |
容差:±50ppm |
碼型:HDB3 |
接口電氣特性:符合ITU-T G.703建議 |
抖動轉移特性:符合ITU-T G.823建議 |
輸入抖動容限:符合ITU-T G.823建議 |
接口類型:75Ω非平衡/120Ω平衡 |
時鐘模式 |
內部時鐘/外部時鐘/線路時鐘(默認設置:內部時鐘) |
電源 |
電壓:AC110V/ AC 220V/ DC –48V/ DC +48V/ DC +24V |
功耗:≤5W |
環境 |
工作温度:0°C~50°C
贮存温度:-40°C~+70°C
相對濕度:5%~95%無冷凝 |
重量 |
0.4Kg |
外形尺寸 |
212mm×150mm×38mm |
|
